中鋼第三冷軋寬度孔洞偵測系統建置工程

一、專案目的

• 在鋼鐵漫長製程過程中，歷經高溫冶鍊、 強力軋延，孔洞與邊裂缺陷很難避免。

• 寬度量測不僅可作為品質管制依據，在裁邊及退火製程亦為操作重要資訊。

• 鋼帶寬度及孔洞偵測系統(WHD-2000)利用定性、定量偵測鋼帶背影影像，同時獲得孔洞、邊裂、寬度資訊，為熱軋精整及冷軋區域各產線不可或缺之檢測設備，其量測資訊亦可為品質管制之依據。

二、專案功能

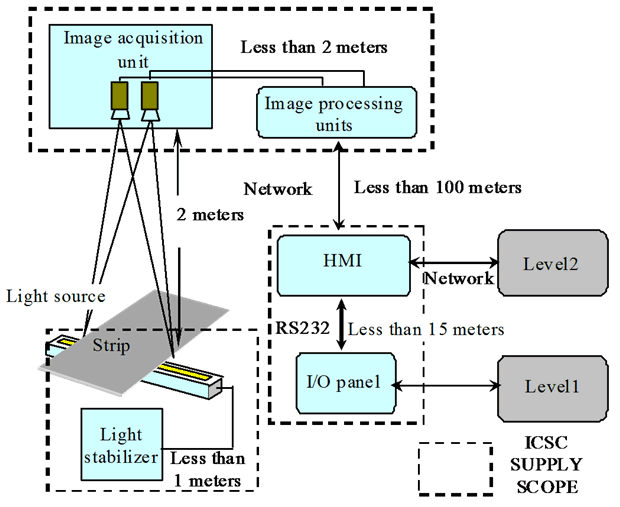

程式以VB撰寫，執行環境是Windows XP，而WHD-2000系統HMI主畫面如下：

此系統可分為四大功能 ：

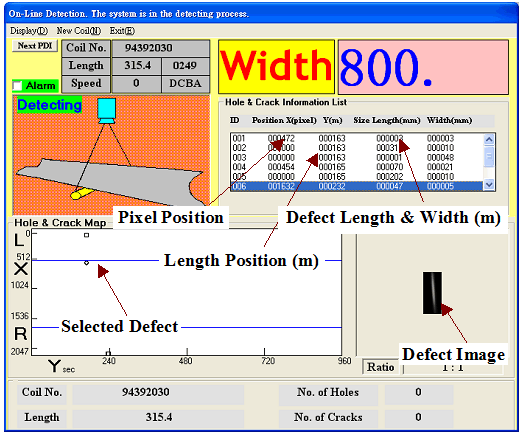

• 線上偵測：鋼帶進入偵測區時會依設定之取樣長度顯示寬度在長度方向之變化趨勢。當與製程電腦連線正常時，ID、鋼捲厚度、Quality Code、寬度設定、警戒上限、警戒下限即顯示鋼帶之設定值。寬度顯示為當時鋼帶寬度，當平均寬度超出上下限會有超寬、超窄顯示，同時會有聲音警訊。當鋼帶偵測到孔洞/邊裂時會顯示孔洞/邊裂影像，下圖所示。

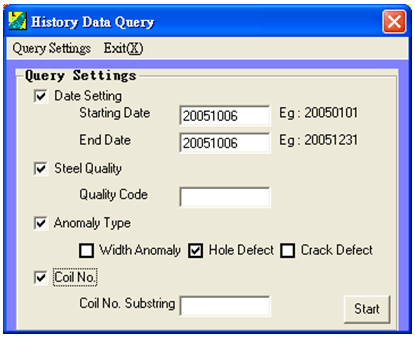

• 檔案查詢：本功能可與線上偵測同時執行。可依欲查詢之鋼捲勾選日期、鋼種、異常、代號等條件之交集，再按查詢即顯示相關鋼捲資料，如下圖所示。而合乎查詢條件之鋼捲都會顯示出來，並可於選擇鋼捲ID表列內點選欲查詢之鋼捲，即顯示如偵測畫面之資料。






• 參數調整：可依據產線實際情形進行設定，包含影像影像介面參數、偵測系統參數、製程通訊參數、偵測通訊參數等，以確保WHD-2000系統運作正常

• 系統診斷：當系統發生異常時，可利用此功能進行初步異常判斷與修正，包含IO模組連線、製程通訊連線、偵測通訊連線功能、重設前端硬體參數、重新啟動前端電腦、關閉前端電腦等功能。

三、對業主之價值

• 可減少異常品外流

• 可防止寬度不足之鋼品外流造成踢退

• 可防止入錯料造成設備損壞
